Treaxlade alternativet används mest inom tillverkning, industriverksamhet och mekaniska delar i konstruktion.

Processen använder tre spindlar (X, Y och Z) för att raka materialet till önskad form. Denna process är inte lämplig för djupa eller smala delar, eftersom den bara effektivt kan nå djupa eller smala håligheter i materialet och kan öka arbetsintensiteten. Eftersom branschen behöver nya uppdateringar för att möta användarnas behov begränsar alternativen 3 + 1 och 3 + 2 gapet till ett femaxlig alternativ.

Arbetsprincipen för CNC-fräsmaskin. På traditionella skärverktyg måste operatörerna vid bearbetning av delar ständigt ändra parametrar som verktygets bana och hastighet enligt ritningens krav, så att verktyget kan klippa arbetsstycket och slutligen bearbeta kvalificerade delar.

Verktyget rör sig längs tre axlar: X, Y och Z, eller bredd, längd och djup. Dessa axiella rörelser i tre dimensioner involverar två linjära kanaler och ett skärhuvud med en spindel. Huvudaxeln representerar en axel eftersom den fungerar med bredd- och längdaxeln.

● De tre axlarna rör sig tillsammans, vilket ger dig större frihet att effektivt skapa komplexa komponenter.

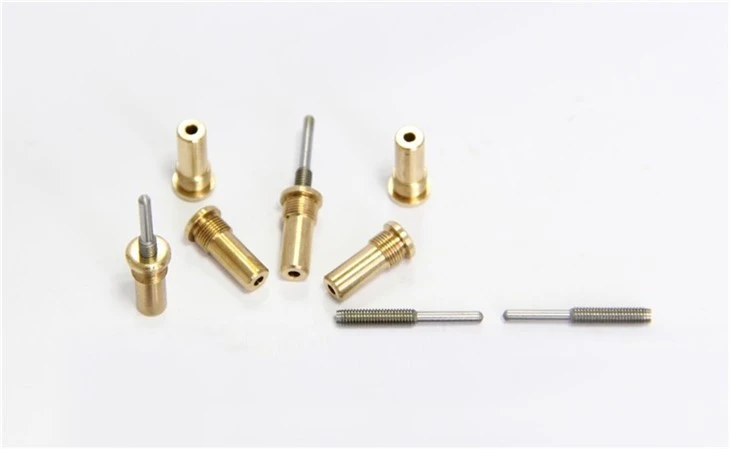

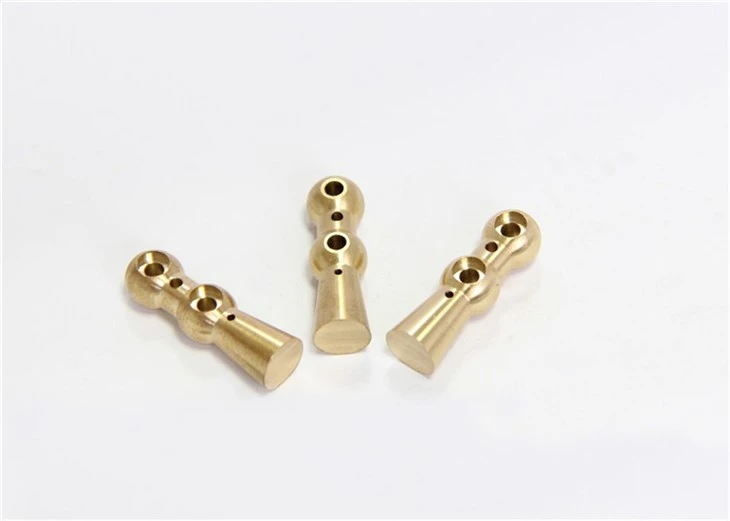

● Maskinen är den mest mångsidiga som gör att du kan producera klämmor, fixturer, lager etc.

● Vid behov kan dessa maskiner utrustas med automatiska verktygsväxlare, så att du kan uppnå flera mål på en enhet.

● Du kan uppgradera till en 3-axlig CNC-fräsmaskin med ytterligare kodning. Data kan användas flera gånger genom att ange dem en gång. Definitionen av ett 3-axlig CNC-verktyg gör det möjligt för maskinverktyget att flytta tre olika axlar samtidigt.

● Du kan uppgradera till fler axlar vid behov, men mot en extra kostnad.

Maskinens utseende och struktur

utseende	Verktygsram

parameter

sak			MA25-3 (på 25-3)
Bearbetning	Materialstorlek mm		Φ2mm-Φ25mm
	Sub spindel max bearbetningsdiameter		Φ25mm
	Maximal bearbetningslängd på en gång		200mm (med roterande styrbuss) 40-60mm (utan styrbuske)
	Huvudspindel max borrdiameter		Φ10mm
	Gängdiameter för huvudspindel		M10 (M10)
	Sido roterande verktyg max borrdiameter		Φ8mm (på Φ8mm)
	Sido roterande verktyg max gängdiameter		M6 (M6)
spindel	Huvudspindelhastighet		10 ~8000rpm/min
	Sub spindelhastighet		10 ~8000rpm/min
	Huvud- och subspindel C-axel min indexering		0.001°
	Huvudspindeldiameter		Φ25mm
	X axel traval avstånd		95mm
	Travavstånd för Y-axel		360mm
	Z axel traval avstånd		320/430mm
	Run-out tolerans för spindel		≤0.004mm
	X/Y/Z upprepad noggrannhet		≤0.002mm
	X/Y/Z positioneringsnoggrannhet		≤0.003mm
system	Systemtyp		Taiwan SYNTEC 20TA
	Kontrollerad axel		6
	Min inställningsenhet		0.001mm
	Snabb matningshastighet		24m/min
	LCD		Färgskärm
verktyg	Huvudspindel O.D. verktyg		5pieces (12mmX12mm)+1piece (16mmX16mm)
	Roterande verktyg för sidofräsning	fast	2pieces ER11 10000rpm/min
		Infoga pluggtyp	3 stycken ER16 6000rpm/min
	Huvud spindel ände ansikte fast verktyg		4 stycken ×ER16
motor	Huvudspindelkraft		3.7KW
	Sub spindelkraft		2.2KW
	Servomotorn märkeffekt		0.75KW
	Rotationsverktygsklassad effekt för sidofräsning		0.75KW
	Kylpumpens effekt		0.22KW
	Smörjmedel pumpkraft		24 W
-	Effektkapacitet		11kw (11kw)
	Huvudspindelhöjd		1000
	Maskinstorlek(LWH)		1970X1420X1690
	Luftförinställning		Över 0r motsvarar 0.4MPa
	N.W.		1600kg

Huvudtillbehörsmärke och ursprungsort

Namn	Ursprung och varumärke
Driftsystem	Taiwan SYNTEC
Spinlde och drivrutin	Oljekylning elektrisk spindel / Syntec förare
lager	Japan NSK
Styrskena	Japan THK
Styrskruv	Japan THK
Servo Motor	Taiwan SYNTEC
Motorförare	Taiwan SYNTEC
Elektriska komponenter	Tyskland Schneider
Smörjmedelssystem	Japan Herg
relä	Japan Omron
Linjebrytare	Japan Omron
Magnetisk ventil	Taiwan Airtag

Enkel spindel schweizisk CNC svarv MA25-3II
system	Taiwan Syntec	Syntec21TB-H
	Kontrollkanal	En kanal
	Minsta inställningsenhet	0.001mm
	Snabbast rörliga hastighet	24 m/min
Bearbetningsförmåga	Max bearbetning dia.	25 mm
	Maximal materialmatningslängd på en gång	Med guidebuske	195mm
		Utan guidebuske	1:2.5D(Diameter:Längd)
	Huvudspindel max borrning dia.	axial	Φ10mm
	Huvudspindel max tappning dia.	axial	M10 (M10)
	Huvudspindel max borrdjup	axial	45mm
	Roterande huvud max borrning dia.	radiell	Φ10mm
	Roterande huvud max gängning dia.	radiell	M8 (M8)
arbetsredskap	Verktygsarrangemang	Verktyg för övre raden
	Verktyg för svarvning av huvudspindel	6 stycken	1 16X16mm+5 12X12mm
	Roterande huvudspindelsida	4 stycken	2 ER11+2 ER16
	Huvudspindelns ände fast verktygshållare	4 stycken	ER11/ER16
Huvudspindel	Typ av huvudspindel	Inbyggd oljekylning elektrisk huvudspindel
	Huvudspindelhastighet	8000 rpm/min
	Indexering av huvudspindel	0.001°
	Huvudspindel genomwhole dia	26mm
	Huvudspindelns mitthöjd	968.5mm
Motorisk effekt	Huvudspindelkraft	3.7kw
	Sido roterande huvudmotorkraft	0.75kw
	Vridhuvudhastighet på sidan	6000 rpm/min
	Flytta axelnummer	3 axel	X,Y,Z
	Motoreffekt för rörlig axel	0.75kw
andra	enhet för reservdelsmottagare	Korta delar	Teleskopisk mottagaranordning
		Långa delar	Teleskophållare
	strömkälla	11.2kw
	lufttryck	Över 0.4MPa
	Oljetankens volym	195L (på 195L)
	Svarvstorlek	1.87m×1.45m×1.65m
	Svarv vikt	1980KG (på 1980)

Maskinkonfiguration

Namn	märke	Leverantörsområde
Driftsystem	SYNTEC (SYNTEC)	Kina Taiwan
Spindel och drivrutin	Oljekylning elektrisk spindel / Syntec förare	Kina Taiwan
lager	NSK (NSK)	Japan
Styrskena	THK/Rexroth (olika år)	Japan/Tyskland
Kulskruv	THK (THK)	Japan
Servo motor	SYNTEC (SYNTEC)	Kina Taiwan
Motorförare	SYNTEC (SYNTEC)	Kina Taiwan
Elektriska komponenter	Schneider	Tyskland
Smörjmedelssystem	Ört	Japan
relä	Omron (omron)	Japan
Begränsa brytare	Omron (omron)	Japan
Elektromagnetisk ventil	Flygtag	Kina Taiwan

Tillbehör som tillval

Alternativ Objekt	Rekommenderat varumärke
Roterande guidebuske	Nanjing Jianke
Automatisk stångmatare	Suzhou IEMCA
hylsa/guidebuske	Sichuan H&B
Automatisk spåntransportör	Suzhou(LNS)
oljedimma uppsamlare	Fujian Haosheng
Högtryckspump	Kunshan jingyue precision
Roterande huvud för änd ansikte	Nanjing Jianke
Plu- och skärverktyg (roterande bas)	Kina Taiwan songjia
