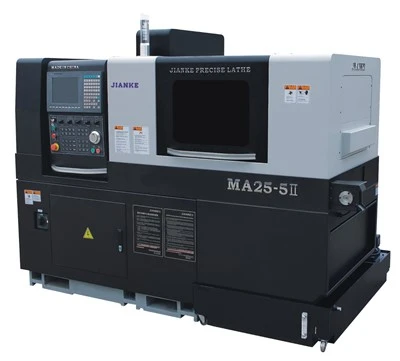

MA25-5B Beskrivning och tekniska data

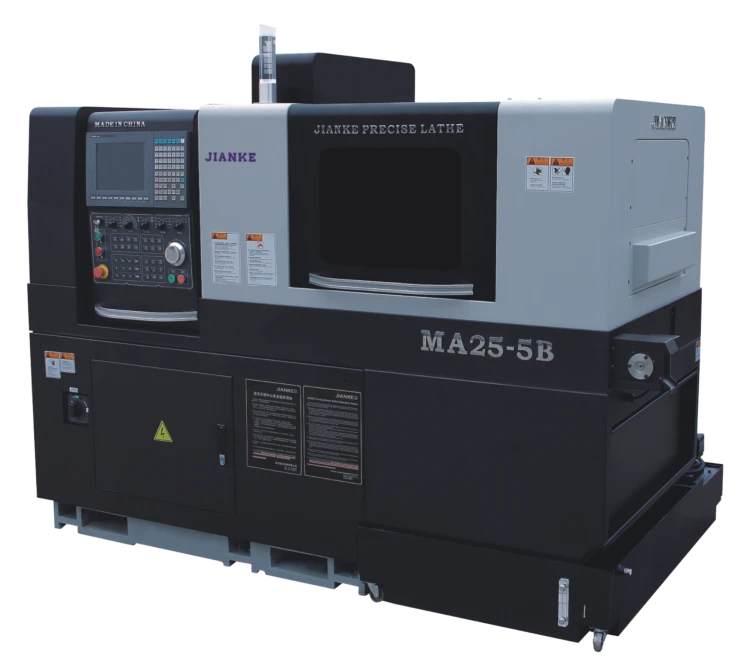

Svarv Utseende/Tool Hållarstruktur

product-741-669 product-722-652

Cegenskaper

Roterande styrbussning/utan styrbussning växlande lägen

Stöd roterande styrbussning/utan styrbussning bytbara lägen. När du använder roterande styrbussningsläge är den lämplig för bearbetning av axelarbetsstycken, med en enda matningslängd på 195~200 mm och stöd för flera matningar. Svansmaterialets längd är 180 mm; Vid användning utan styrbussningsläge är den lämplig för bearbetning av korta arbetsstycken med ett förhållande mellan längd och diameter på mindre än 1:2,5, vilket kan minimera längden på svansmaterialet. Längden på svansen är 50 mm

Intern oljekyld elektrisk spindel

Genom att anta japansk oljekyld elektrisk spindelteknik, oberoende designad och utvecklad, har vi övervunnit kärnproblemen med spindeln i den schweiziska CNC-svarvmaskinen. Jämfört med andra elektriska spindlar med samma kraft har vi starkare styvhet och vridmomentkraft och mer stabil bearbetningsnoggrannhet. Använder NSK-lager för att förlänga spindelns livslängd och radiell stabilitet.

Skrotuppsamlingstank/skäroljetank med stor kapacitet

Avfallsinsamlingslådan antar en separeringsplattform för spånuppsamling, vilket gör att kyloljan kan genomgå preliminär buffring och kylning på spånuppsamlingsplattformen för preliminär oljespånseparering; Gå sedan in i skäroljetanken med en volym på 250L från oljeavloppet. Skäroljetanken är utrustad med flerkanaliga filterskärmar och oljereturbafflar för att förlänga returvägen och separera/filtrera oljeflis så långt som möjligt; Få oljetemperaturen att nå full Frikylning och minska skräpet som kommer in i oljepumpen för att förlänga oljepumpens livslängd.

Arbetsstyckets utmatningsmetod: korta delar utmatas på framsidan av transportbandet/långa delar utmatade från baksidan av underspindeln

Jiankes kompletta serie av schweiziska CNC-svarvar med dubbla spindlar kommer som standard med en insamlingsmetod för produkter med fronturladdning. När arbetsstyckets längd är mindre än 90 mm kan den främre materialmottagningslådan användas för insamling och produkten kan skickas ut genom ett inbyggt transportband. När produktens längd är mer än 90 mm kan den bakre urladdningsmetoden väljas, och produkten skjuts ut genom mitten av underspindeln genom ett spår på utrustningens sidoplåt.

5,Mycket modulär expansionsfunktion

JIANKE MA-seriens svarvar levereras som standard med 2 ER11+2 ER16. De två roterande elverktygen på ER16 sida som stöder modulära expansionsfunktioner som kan läggas till med ytterligare funktioner och verktygspositioner efter behov. (Insticksmodulerna är alla för tillval och om det behövs för sådana moduler, vänligen ange dem i kontraktet/offerten.)

product-1-1

**Ovanstående är endast en demonstration av pluggtypens expansionsfunktioner för vissa moduler. Bekräfta med JIANKE om du har fler krav på andra moduler baserat på faktisk bearbetning**

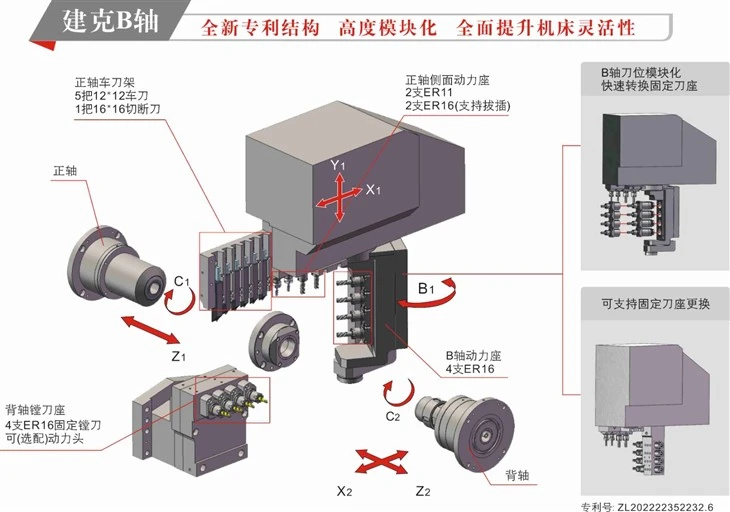

6. B-axel roterande spänningsförande verktyg som kan bearbeta länkagerotationsbearbetning

product-1253-879

Svarvmodellen i Jianke B-serien har en uppsättning roterande spänningsförande verktyg med en roterbar vinkel från huvudspindeln, vilket kan uppnå en länkrotation på 0-90 grader. För processer med flera vinkelhål och arbetsstycken som kräver bearbetning med B-axellänkagefräsning, kan engångsbearbetning uppnås. Och enligt efterfrågan kan de roterande verktygen ersättas med en borrfräs

2.Ttekniska data

Dubbelspindel schweizisk CNC-svarv MA25-5B

Systemet	Taiwan SYNTEC	Syntec210TB-A
	Kontrollkanaler	Dubbel kanal
	Minsta inställningsenhet	0.001 mm
Maskinbearbetning Förmåga	Max bearbetningsdiameter	25 mm
	Maximal enkel matningslängd	Roterande styrbussning	195 mm
		Utan styrbussning	1:2,5D (Dia:Längd)
	Huvudspindel max borrning Dia	axial (huvudspindel)	Φ10 mm
	Huvudspindelgängning Dia	axial	M8
	Roterande verktyg max borrning Dia	radiell	Φ8 mm
	Roterande verktyg max gängning Dia	radiell	M6
	Subspindel max borrning Dia	Axial (underspindel)	Φ8 mm
	Subspindel max gängning Dia	axial	M6
Verktyg	Verktygsbasarrangemang	Övre radens verktygsbas
	Huvudspindel OD-verktyg	6 stycken	110X10mm+512X12
	Roterande verktyg på huvudspindelsidan	4 stycken	2ER11+2ER16
	Huvudspindel B-axel roterande verktyg	4 stycken	ER11/ER16
	Verktyg med fixerad underspindeländyta	4 stycken	ER11/ER16
Spindlar	Typ av huvud/underspindel	Intern oljekylning elektrisk spindel
	Huvud-/underspindelhastighet	10 000 rpm/min
	Huvud-/underspindelindexering	0.001 grad
	Huvud/Sub spindel genomgående hål Dia	26 mm
	Huvud/Subspindelhöjd	1018,5 mm
Motorer	Huvudspindeleffekt (märkt/max)	2,5kw/3,7kw
	Underspindeleffekt (nominerad/max)	2,5kw/3,7kw
	Sidroterande verktyg motorkraft	1.0kw
	Sido roterande verktyg hastighet	ER11*2 st	10 000 rpm/min
		ER16*2 st	6000 rpm/min
	Rörlig axel	5 axel	X₁,Y₁,Z₁,X₂,Z₂
	Snabb matningshastighet	X1	24m/min
		Y1,Z1,X2,Z2	32m/min
	Motorkraft för rörlig axel	1.0kw
Andra	Delar samlare	Korta delar	Bandtransportör för att samla in delar
		Långa delar	bakutkast från underspindeln
	Effektkapacitet	15kw
	Lufttryck	0.4MPa以上
	Kapacitet för bearbetningsoljetank	250L
	Svarv storlek	2.4m×1.4m×1.7m
	Svarvvikt	3050 kg

3.Standard tillbehör

NEJ	namn	Antal	Notera
1	Skyddande hölje	1 set
2	Namnskylt	1 del
3	Slända	2 enheter	Huvud- och underspindel
4	Knivhållare för svarvverktyg	1 set	110X10mm+512X12
5	Sidroterande verktygsbas	1 set	2ER11+2ER16
6	Huvudspindel B-axel roterande verktyg	1 set	4 stycken ER11/ER 16 0-90 graders länkage roterande
7	Underspindel ändyta borrverktyg bas	1 set	4* ER11/ER16 stöd för att uppgradera till roterande ändverktyg
8	Spännande roterande styrbussning	1 set
9	Pneumatiskt system	1 set
10	Kylsystem	1 set
11	smörjsystem	1 set
12	elektriskt system	1 set
13	Reservdelsmottagare/uppsamlare	1 set	Standard med främre ejektor/bandtransportör
14	Svarvbelysning	1 set
15	Svarv i tre färger larmljus	1 set	Tre färglampor+ Pip larm
16	Verktygslåda	1 set	Inklusive verktyg som skiftnycklar, skruvmejslar och oljekokare
17	Transformator	1 enhet
18	Manuell bok	1 set	Svarvmanualer/ Systembok/ Reservdelslista/Kvalitetsprovningsrapport

4.Oalternativ utrustning（om det behövs, vänligen ange dem i kontraktet/offerten）

NEJ	namn	Funktioner	Notera
1	Stångmatare	Förverkliga automatisk matnings-/tankningsfunktion för långa stångmaterial; Hjälper den schweiziska CNC-svarven att uppnå automatiserad produktion;	Rekommenderas väsentligt
2	Högtryckspump	Assistera vid inriktning av material som är benägna att spånbrott, spånavlägsnande och erosion, vilket minskar sannolikheten för verktygsspåntrassling; Förläng verktygets livslängd; Förbättra noggrannheten/jämnheten i vissa bearbetningssteg;	Välj efter efterfrågan
3	Oljedimmasamlare	Absorbera den finfördelade oljedimman inuti utrustningen, minska överflödet av oljedimma från utrustningen och underhåll verkstadsmiljön. Modellerna är indelade i elektrostatisk typ och filtertyp.	Välj efter efterfrågan Om den är utrustad med en högtryckspump Rekommenderad obligatorisk oljedimuppsamlare
4	Spåntransportör	Transportör av kedjetyp tar bort spån från svarvuppsamlaren, standard utrustad med spånvagn. Minska frekvensen och arbetsbelastningen för manuell chipborttagning.	Välj efter efterfrågan
5	Moduler av pluggtyp	Roterande verktyg med ändyta/Vinkelroterande verktyg/Gängvirvling/Hobbingbas/Sågbladsbas/Urborrningsverktygsbas...	På grund av olika moduler/funktioner, vänligen bekräfta med JIANKE enligt faktiska bearbetningskrav.
6	Långa delar töms bakifrån	Om delarna är längre än kollektoröppningen måste de bytas för att skjuta ut den bakifrån på underspindeln	Välj efter efterfrågan
…	…	……	…
På grund av de olika alternativen/konfigurationerna för den schweiziska CNC-svarven är ovanstående vanliga konfigurationer. Om du har särskilda behov, vänligen kommunicera och bekräfta med JIANKE.

5.Huvudsakliga tillbehörsmärke

namn	Ursprung och varumärke
Operativsystem	Japan Mitsubishi (tillverkad i Kina)
Spinlde och Driver	Oljekylning elektrisk spindel/Mitsubishi-drivrutin
Lager	Japan NSK
Styrskena	Japan THK/Taiwan Hiwin/Taiwan PMI
Styrskruv	Japan THK/Taiwan Hiwin/Taiwan PMI
Servomotor	Japan Mitsubishi
Motorförare	Japan Mitsubishi
Elektriska komponenter	Frankrike Schneider
Smörjmedelssystem	Japan Herg
Relä	Japan Omron
Slagomkopplare	Japan Omron
Magnetisk ventil	Taiwan Airtag

6.Schweiziska CNC-svarvkrav på råvaror vid bearbetning av långstångsmaterial.

1, Rekommenderad användning av polerade/precisionsdragna material: Eftersom standardstångmataren stöder en maximal längd på 3M för stång, rekommenderas att längden på ett enda stångmaterial bör vara mindre än eller lika med 3M;

2, Konsistens av materialdiametertolerans inom ± 0.02 mm;

3, Konsistensen av materialets rundhetstolerans är inom 0.005-0.01 mm;

4, Materialets rakhet måste vara inom 0.35 mm/m;

5, Alla stångmaterial måste fasas i båda ändar;

6, Vissa material med stor diameter och oregelbundna (sexkantiga/sexkantiga) material måste vrida svansen på dem för att matcha stångmatarhylsan och lätta att skickas genom spindelhålet;

7, När materialets hårdhet är högre än HRC28 grader krävs en förhandsdeklaration.

** Ovanstående är de vanliga kraven på råvaror för den schweiziska CNC-svarven, och materialtoleransen kan sänkas/dras åt enligt de faktiska produktnoggrannhetskraven **

7.Kvalitetssäkring och teknisk support

Garantitiden för leverantörens utrustning är ett år från datum för slutgiltigt godkännande av Köparen före leverans. Vid normal användning finns det en gratis servicegaranti för skador. Om utrustningen skadas på grund av felaktig användning av köparen kommer leverantören endast att debitera materialavgifter inom ett år och material- och arbetsavgifter debiteras efter ett år. Leverantören ska tillhandahålla betaltjänster/reservdelar till köparen under lång tid. Gör följande åtaganden för teknisk support, förförsäljning, försäljning och eftermarknadsservice och kvalitet:

1, Försäljningstjänst: Leverantören ansvarar för att tillhandahålla gratis grundläggande utbildning till teknisk personal som skickas av köparen till fabriken för CNC-svarvdrift, felsökning och underhållsinlärning.

2,I försäljningstjänst: Samtidigt som utrustningen anländer till köparens fabrik skickar leverantören personal till köparens fabrik för gratis grundutbildning;

3, Service efter försäljning: För klagomål om utrustningsfel ska både leverans- och köparparterna i förväg kommunicera i detalj om det specifika felet. Om det fastställs att felet kan åtgärdas av köparen ska leverantören ge specifik vägledning via telefon, fax etc. Om det är ett fel som måste åtgärdas på plats av leverantören ska leverantören svara inom 24 timmar efter att felet fastställts och ge en lösning och förväntad lösningstid på plats. Efter att ha överskridit den ettåriga hållbarheten kan en viss mängd material- och arbetsavgifter tas ut på lämpligt sätt.

4, Teknisk support: När köparen stöter på svåra och diverse delar eller höga tekniska krav under användningen av utrustningen, kan leverantören ge teknisk vägledning på distans. Om leverantören är skyldig att felsöka och programmera för leverantörens räkning, kommer leverantören endast att debitera rimliga kostnader.

8,Domestic slutanvändarlistor över JIANKE


China Aviation Industry Standard Parts Manufacturing Co., Ltd	Chongqing Rocket Aerospace Electronic Technology Co., Ltd
	$product-1-1$
Poyang Black Diamond fiskeredskap Co., Ltd	China Hongqi Instrument Co., Ltd

JIER Machine-Tool Group	Zhejiang Canaan Technology Co., Ltd

Zhejiang Wangli Door Industry Co., Ltd	Anhui Tiankang Huayuan Technology Co., Ltd

SYNTEC Technology (Suzhou) Co., Ltd	Jiangsu World Agricultural Machinery Co., Ltd

Hangzhou Huibao Electromechanical Co., Ltd	Jiaozuo Xingang Medical Equipment Co., Ltd

Zhejiang Anlu Cleaning Machine Co., Ltd	Anhui Toposi Automotive Parts Co., Ltd

Anhui Dongfeng Electromechanical Technology Co., Ltd	Zhejiang Diyuan Instrument Co., Ltd

Xiamen Xiahui Rubber Metal Industry Co., Ltd	Ningbo Siming Automotive Technology Co., Ltd

Liudao Wanhe (Suzhou) Hot Runner System Co., Ltd	Guangdong Panasonic Environmental Systems Co., Ltd

Weihai Hemingway fiskeredskap Co., Ltd	Ningbo Yinzhou Yada Automotive Pipe Fitting Co., Ltd
……
……

Dubbelspindel schweizisk CNC-svarv MA25-5B

Systemet	Taiwan SYNTEC	Syntec210TB-A
	Kontrollkanaler	Dubbel kanal
	Minsta inställningsenhet	0.001 mm
Maskinbearbetning Förmåga	Max bearbetningsdiameter	25 mm
	Maximal enkel matningslängd	Roterande styrbussning	195 mm
		Utan styrbussning	1:2,5D (Dia:Längd)
	Huvudspindel max borrning Dia	axial (huvudspindel)	Φ10 mm
	Huvudspindelgängning Dia	axial	M8
	Roterande verktyg max borrning Dia	radiell	Φ8 mm
	Roterande verktyg max gängning Dia	radiell	M6
	Subspindel max borrning Dia	Axial (underspindel)	Φ8 mm
	Subspindel max gängning Dia	axial	M6
Verktyg	Verktygsbasarrangemang	Övre radens verktygsbas
	Huvudspindel OD-verktyg	6 stycken	110X10mm+512X12
	Roterande verktyg på huvudspindelsidan	4 stycken	2ER11+2ER16
	Huvudspindel B-axel roterande verktyg	4 stycken	ER11/ER16
	Verktyg med fixerad underspindeländyta	4 stycken	ER11/ER16
Spindlar	Typ av huvud/underspindel	Intern oljekylning elektrisk spindel
	Huvud-/underspindelhastighet	10 000 rpm/min
	Huvud-/underspindelindexering	0.001 grad
	Huvud/Sub spindel genomgående hål Dia	26 mm
	Huvud/Subspindelhöjd	1018,5 mm
Motorer	Huvudspindeleffekt (märkt/max)	2,5kw/3,7kw
	Underspindeleffekt (nominerad/max)	2,5kw/3,7kw
	Sidroterande verktyg motorkraft	1.0kw
	Sido roterande verktyg hastighet	ER11*2 st	10 000 rpm/min
		ER16*2 st	6000 rpm/min
	Rörlig axel	5 axel	X₁,Y₁,Z₁,X₂,Z₂
	Snabb matningshastighet	X1	24m/min
		Y1,Z1,X2,Z2	32m/min
	Motorkraft för rörlig axel	1.0kw
Andra	Delar samlare	Korta delar	Bandtransportör för att samla in delar
		Långa delar	bakutkast från underspindeln
	Effektkapacitet	15kw
	Lufttryck	0.4MPa以上
	Kapacitet för bearbetningsoljetank	250L
	Svarv storlek	2.4m×1.4m×1.7m
	Svarvvikt	3050 kg
